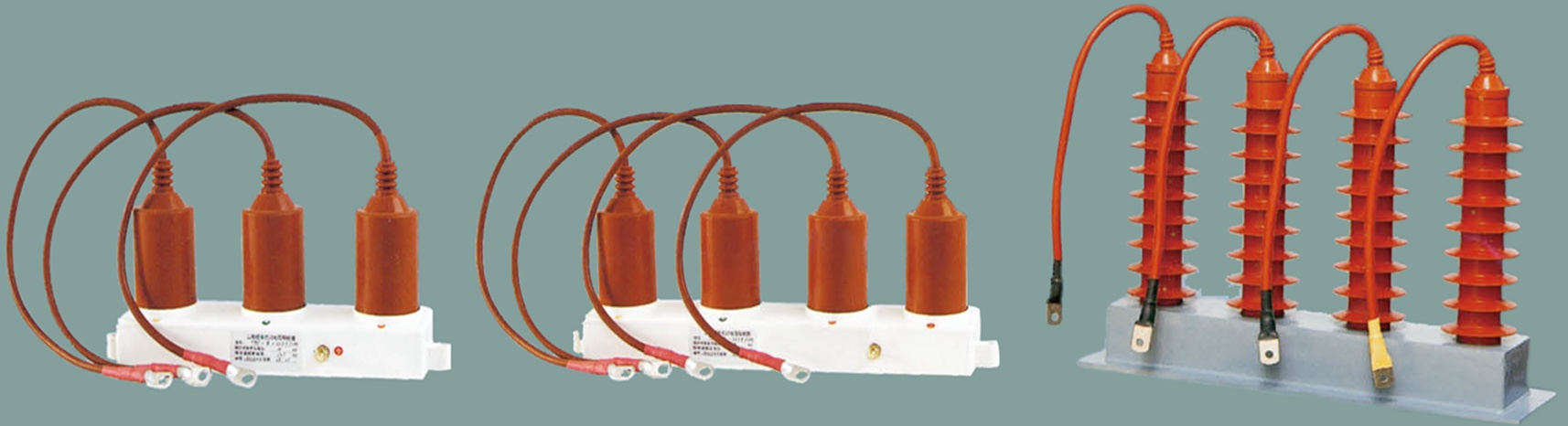

TBP系列组合式过电压保护器

一、    概述
        三相组合式过电压保护器（三相组合式避雷器）是用于保护电力设备绝缘免受过电压危害的保护电器，是一种新型的避雷器，它在限制相地之间过电压的同时，又对相间过电压进行有效地限制，广泛应用于保护真空开关，旋转电机，并联补偿电容器，发电厂，变电站等等，这种组合式避雷器已运行了十几年，实践证明是一种切实可行有效限制相间过电压的措施，一台组合式避雷器可起到六台普通避雷器的作用。由于避雷器内部采用了大容量氧化锌电阻片作为主要元件，它具有良好的伏安特性和吸收过电压的能力，对保护设备能提供可靠的保护，目前已广泛为电力系统所使用。
二、    执行标准
        本产品执行国标GB11032-2000《交流无间隙金属氧化物避雷器》，JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、ZBK 49005-90《交流系统用有串联间隙金属氧化物避雷器》、JB/T8459-1996《避雷器产品型号编制方法》。
三、    结构特点
        1．    外形结构小巧，绝缘耐高压，极大地利用和缩减了使用空间；
        2．    复合外套整体模压，具有良好的密封、防爆、防潮性能，抗漏痕、抗电蚀，耐污、憎水性好；
        3．    结构新颖独特，技术性能优异，电气绝缘性能好；
        4．    高压电缆接线，保证绝缘强度，安装灵活 ；
        5．    体积小，重量轻，节省占地，特别适合在开关柜内安装。
四、    使用条件
        1．    海拔高度不大于2000m；
        2．    环境温度：-40℃～+40℃；
        3．    电源频率：48Hz～62Hz；
        4．    长期施加在避雷器上的工频电压不超过避雷器的持续运行电压；
        5．    最大风速不超过35m/s；
        6．    地震烈度7度及以下地区。
五、  型号说明
        依照国家标准JB/T8459-1996《避雷器产品型号编制方法》为：
   HY  □  □  □  □  –   ( / )  X  ( / )
   |   |   |   |   |         1          2
   |   |   |   |   |         |----------|
   |   |   |   |   |               |___________特征数字
   |   |   |   |   |___________________________设计序号
   |   |   |   |_______________________________使用场所
   |   |   |___________________________________结构特征
   |   |_______________________________________标称放电电流
   |___________________________________________产品型式
        1．产品型式：YH-表示复合外套（老型号为HY）
        2．结构特征：W-表示无间隙  C-表示串联间隙
        3．使用场所：Z-表示电站型  R-表示保护并联补偿电容器  D-表示保护旋转电动机
        4．特征数字：1-表示相对相的特征数字；2-表示相对地的特征数字
六．用户须知
        1．投运前应测量保护器的电气参数，无间隙测量直流U1mA电压，有串联间隙测量工频放电电压，其值不能小于厂家规定值；
        2. 无间隙保护器还应测量75%U1mA下的泄漏电流，其值不得大于50?A；
        3．投运2年后应定期检测直流U1mA电压（或工频放电电压），并与投运前数值比较，变化率不应大于±5%；
        4．运输，储存，开箱和安装时，不得强烈碰撞；
        5. 用户如对保护器有特殊要求（如电缆线长度），可在订货时给予注明。
七．安装
       参照外型结构图进行安装。在安装时首先用基础螺栓固定过电压保护器的塑料底座，底座直接固定在金属底板或底架上，四条高压电缆依照标注分别接在A.B.C端和接地端（或经放电计数器接地）。注意：为了接线方便，A.B.C端的接线相序可任意对调（A、B、C三个单元参数一样，使用无影响），但接地相单元必需直接接地或经放电计数器（或监测器）接地。

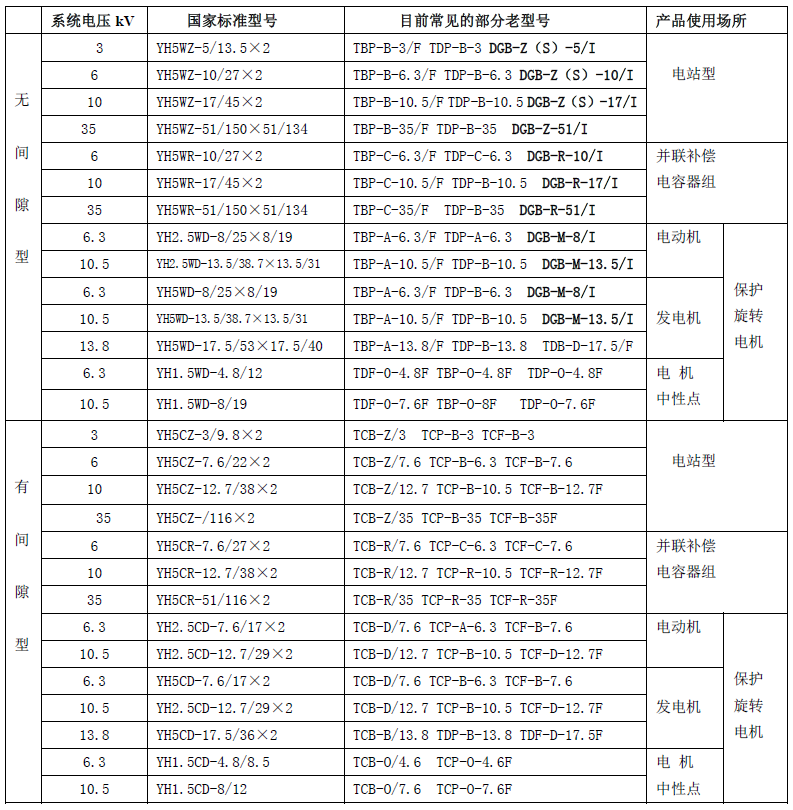

                                                                                                              三相组合式过电压保护器型号对照表
       目前三相组合式过电压保护器（三相组合式避雷器）正处于老型号与国家标准JB/T8459-1996《避雷器产品型号编制方法》型号的过渡期，为了便于广大用户对所购买的产品合理的选型，避免在使用中产生误解，我公司现将几种产品的型号及用途列于下表，供用户参照使用。
