EKL4面板型故障指示器

EKL4面板型故障指示器是用于指示线路中三相短路及接地故障的一种产品,常用语充气柜、环网柜、电缆分支箱、固体柜等成套柜内。从一开始的选配产品,到现在已成为充气柜等柜体的标配产品,可见故障指示器在电网中越来越显得重要了。常规EKL4故障指示器配三只短路传感器、一只接地传感器、四条三米彩条光纤、一台显示终端。本公司自主开发,除此之外,更增添了电池低电量报警功能,欢迎新老客户垂询:13806604321 郭先生。

免收服务费 服务随叫随到

销售热线:19516232123 / 13806604321

产品描述



概述

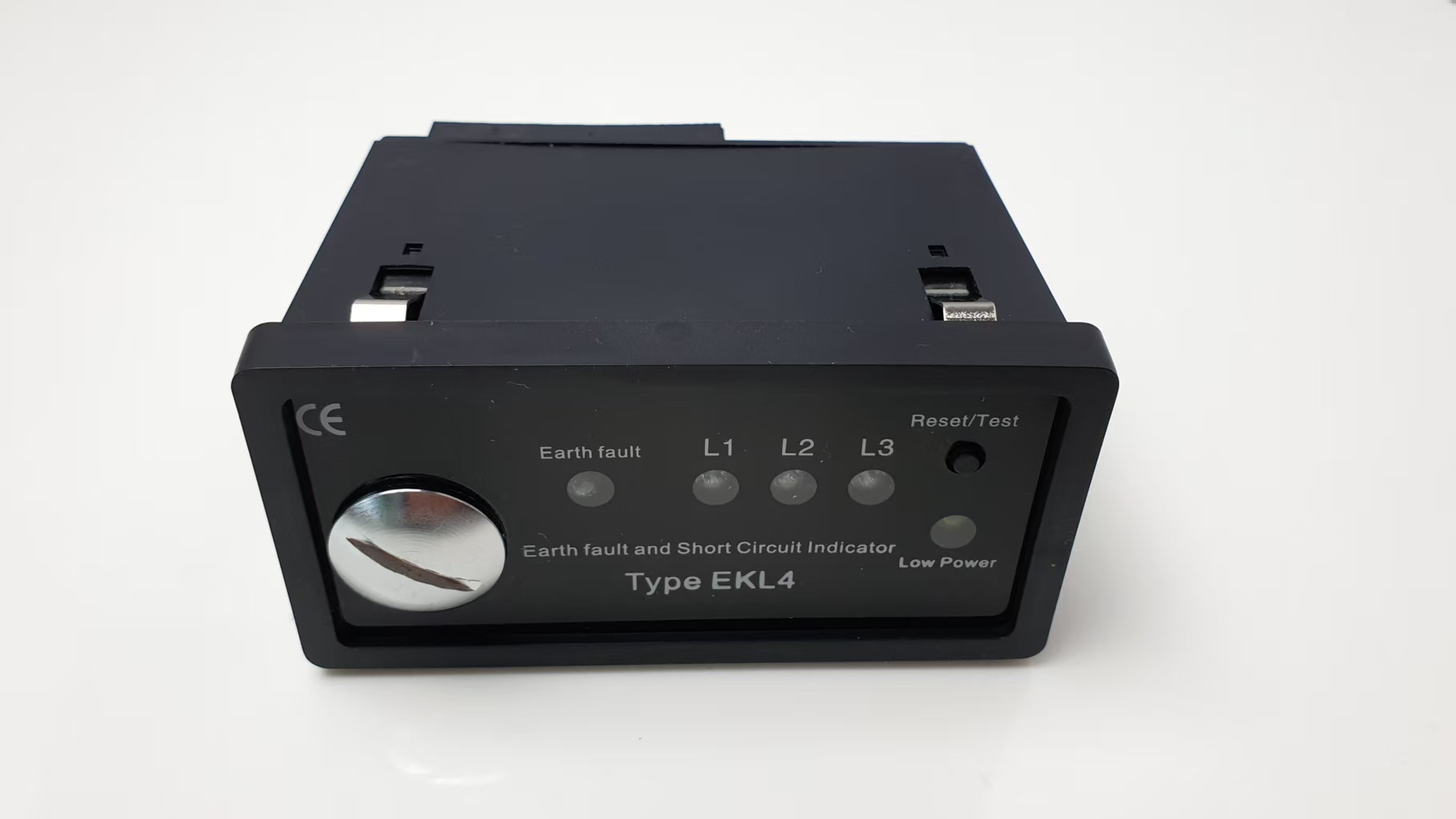

      指示器主机安装在配电柜的前面板上,接地或短路传感器安装在被检测的线路上,传感器和主机通过光纤连接面板型故障指示器包括主机、3个短路检测器和1个接地检测器。柜体上开孔尺寸为长×宽=91.5mm×43.5mm。

工作原理
        当供电线路有短路或接地故障发生时,短路或接地电流产生的电磁场变化,使固定在电缆上的传感器中测量线圈产生脉冲信号,当脉冲信号的值的大小达到或超过设定的故障电流值时,故障指示器会自动记忆故障状态,故障指示灯闪烁发出故障指示,同时通过远程报警接口,将故障信号传递给监控中心,工作人员通过故障指示信号能够迅速准确地找到线路故障位置,及时排除故障,恢复电网供电。
主要功能

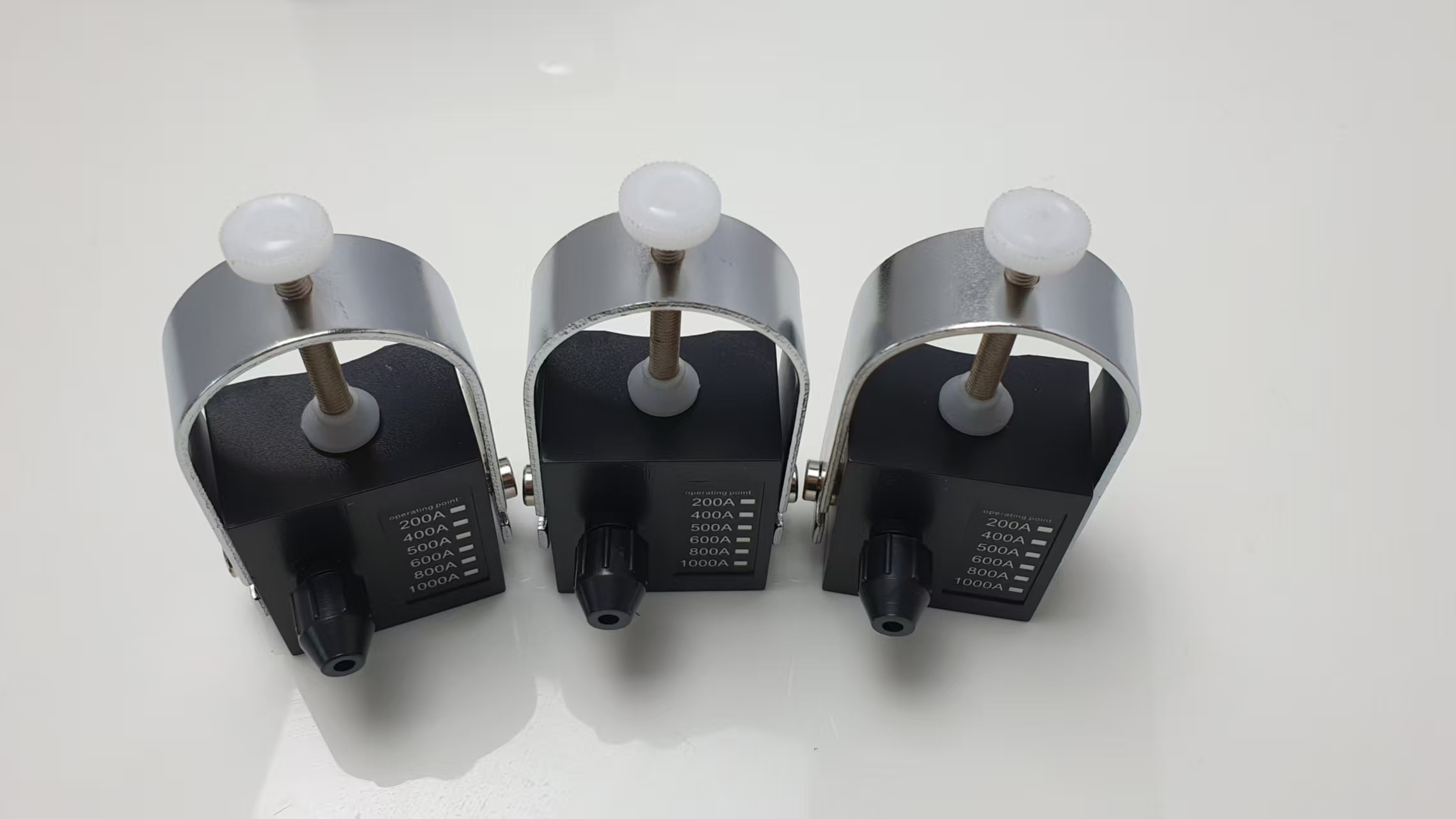

    1短路故障报警指示:短路故障传感器安装于单相电缆上,时刻监测供电线路中电流变化,当其值达到或超过短路电流动作报警设定值时(此值可根据用户要求出厂前整定),短路故障传感器发出报警信号,通过光纤将此信号发送到指示器主机,相应短路故障指示灯闪烁,发出报警指示。

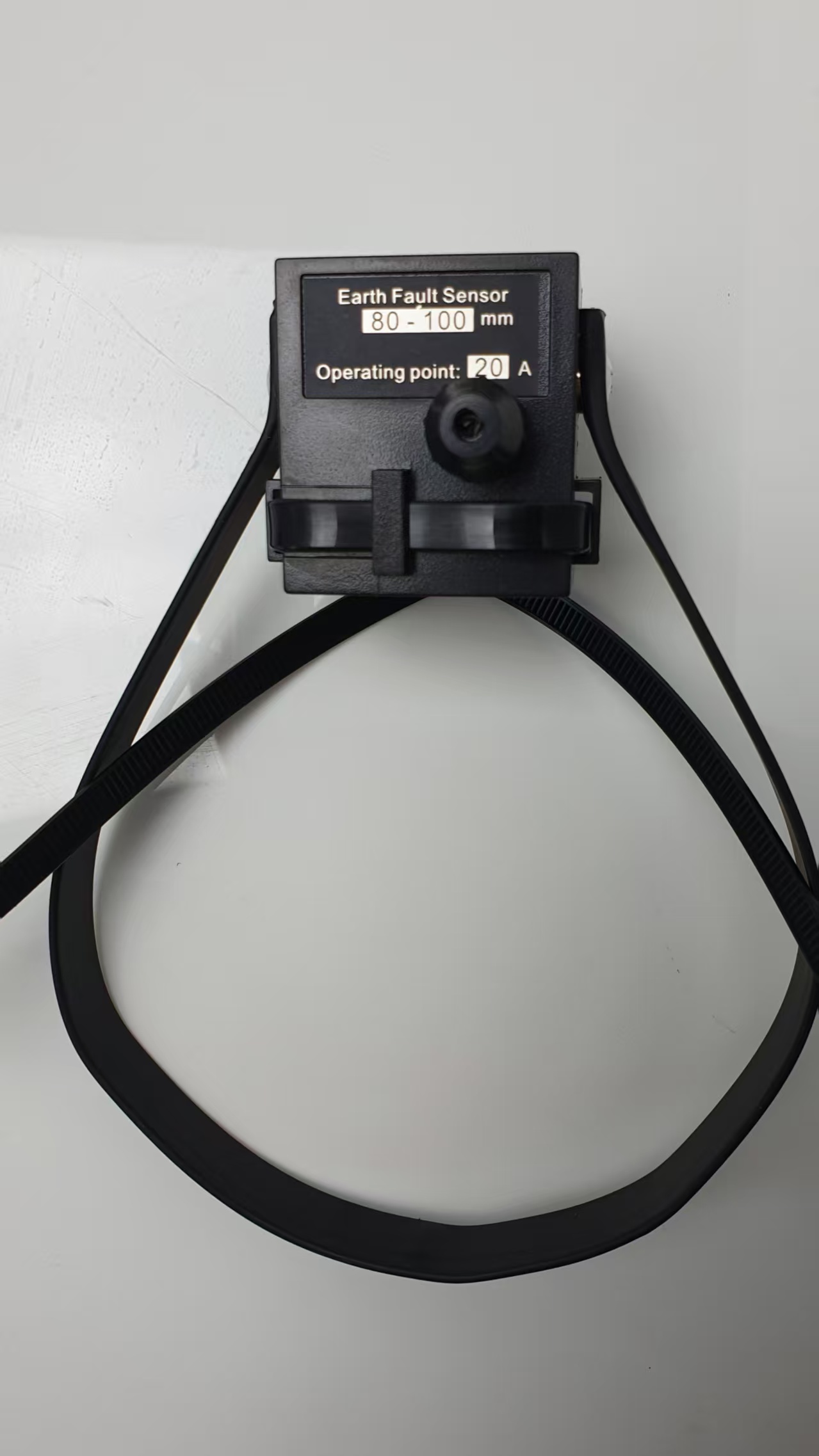

    2接地故障报警指示:接地故障传感器安装于三相电缆分叉处的非屏蔽部分上,检测三相电缆的零序电流值,当其值达到或超过接地电流动作报警设定值时(此值可根据用户要求出厂前整定),接地故障传感器发出报警信号,通过光纤将此信号传输到指示器主机,接地故障指示灯闪烁,发出报警指示。
    3电池低电量报警指示:当指示器主机内部电池电压降低至2.5V时,产生报警信号,以提示检修人员更换电池,此报警信号可持续约两个月。另备有外部供电接口,可采用外接电源。

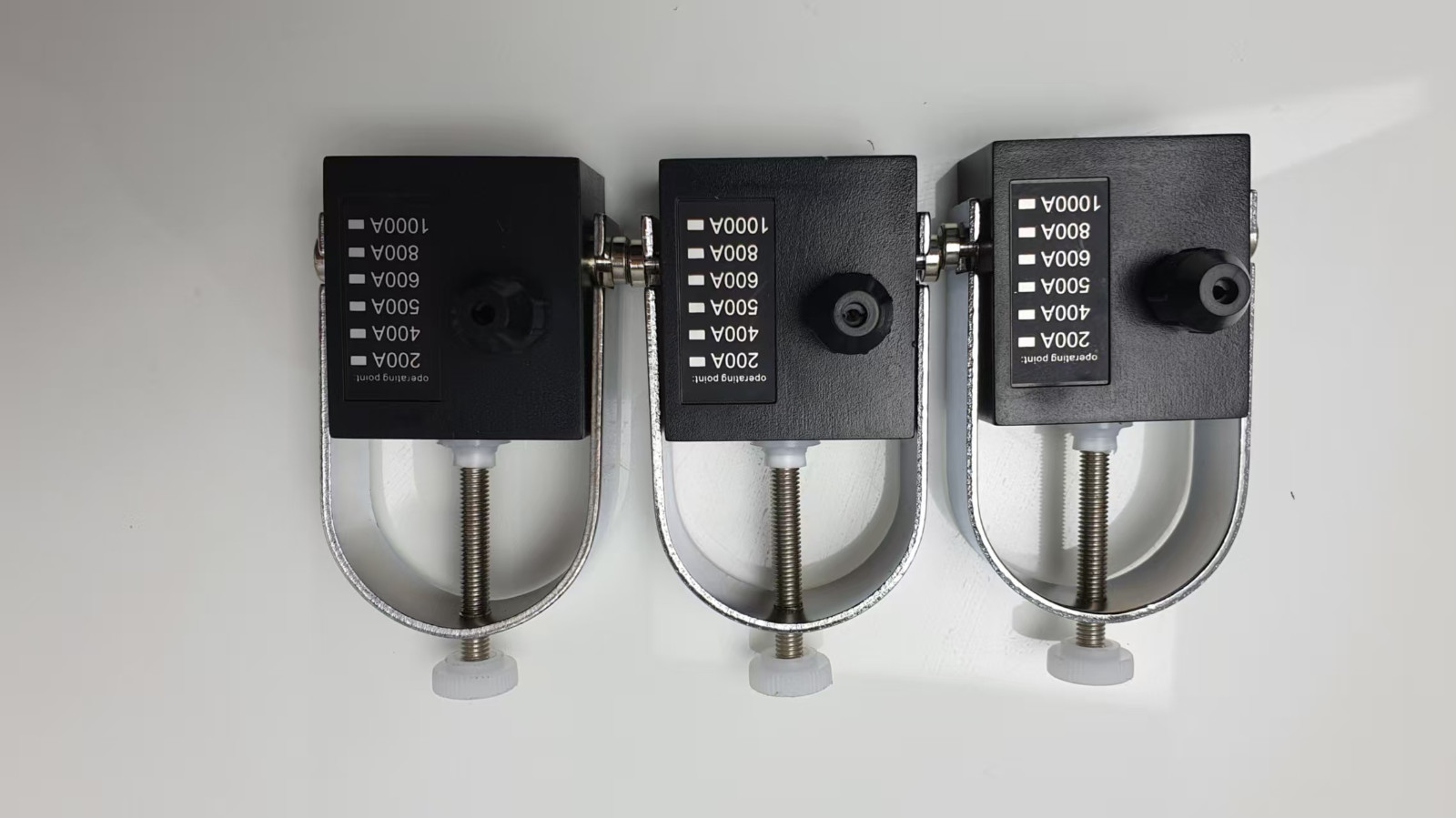

    4故障电流值可调:电流可调(共有5档   200A.400A.600A.800A.1000A可根据线路实际使用电流设定一个报警动作值,默认出厂800A)
    5远程报警及复位:当线路发生故障后,指示器发出相应报警信号的同时,配合配网自动化(FTU)设备工作,还可将故障报警信号传输给远程监控中心,可进行远程手动复位操作。


    6自动复位:当指示器发出报警信号后,在设定的自动复位时间内,若无人工进行复位,指示器可自动进行复位。
    7测试和复位:当指示器发出报警信号后,按动指示器主机面板上的“reset”按钮,可清除报警状态。

主要技术指标
    短路动作电流:200-1000A可选(精度±10%)  (默认出厂整定值为800A.20ms)
    接地动作电流:5-50A可选(精度±10%)     (默认出厂整定值为20A.20ms)
    短路传感器卡线直径:电缆外径≤Φ32mm  (其他规格另行定制)
    接地传感器卡线直径:电缆外径≤Φ120mm  (其他规格另行定制)
    工作环境范围:-40℃-75℃      相对湿度≤95%RH    防水  防酸  防盐雾
    工作电源:锂电池供电或AC/DC(5V-10V)±15%
    远程信号接点容量:AC220V/1A
    远程信号接点复位方式:手动按钮复位/自动复位
    自动复位时间:1-48小时可选(精度±5%)由用户在订货时确定(默认出厂整定值12小时)
    指示器外形尺寸:97×48×79mm
    面板上开孔尺寸:91.5mm(公差:±0.3)×43mm(公差:±0.3)
    传感器光纤长度:3m(4根)  (其他规格另行定制)
    适用于中压35KV以下等级系统中

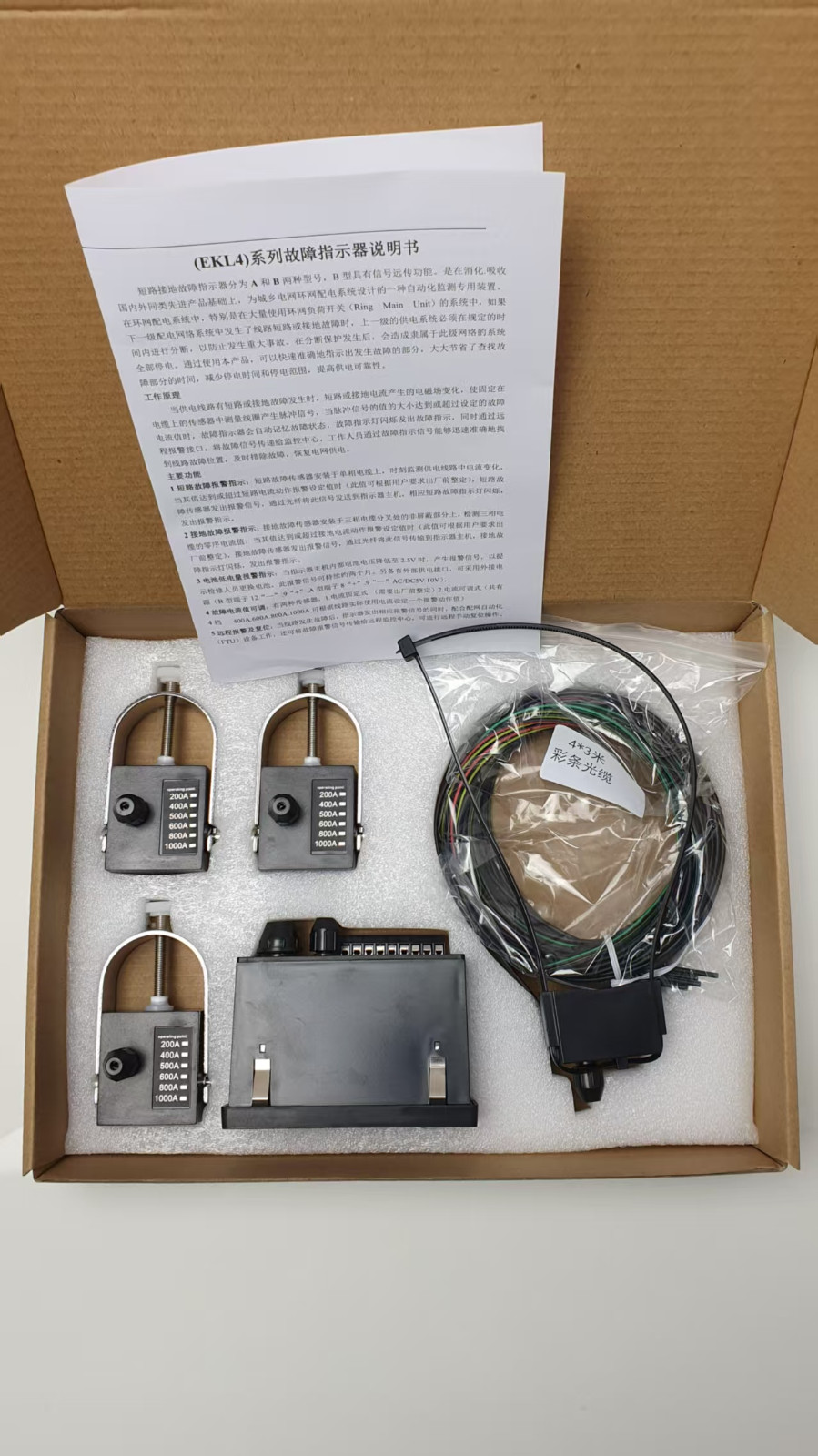

标准配置
    指示器主机...........................................................................1台
    短路故障传感器...................................................................3只
    接地故障传感器...................................................................1只
    信号光纤...............................................................................4根

订货须知

   客户需提供

1.短路电流值

2.接地电流值

3.故障复位时间

4.光纤长度

若无指定,按出厂默认值,短路电流800A,接地电流20A,复位时间24H,光纤长度3M.


相比于市面上的EKL4指示器,本公司产品采用3.6V 超大容量锂电池,纯进口超低功耗芯片,除此之外,还多加一个低电量报警功能,其他厂家质保一年,而我们产品自售出起,质保三年,欢迎新老客户垂询:13806604321 郭先生。


产品选购须知
产品:EKL4面板型故障指示器(常规型)
型号:EKL4-A
默认复位时间:12小时

产品:EKL4面板型故障指示器(继电器)
型号:EKL4-B
默认复位时间:12小时
新产品持续上新中(EKL5系列带电及短路故障综合指示仪、EKL5系列测温计短路接地故障指示器)

产品技术文档
EKL4面板型故障指示器 - 技术文档 查看
