电流互感器（CT）在电力系统中，广泛用于一次测量与控制。电流互感器的二次侧近似短路状态，输出极小的电压。运行中如果二次侧开路，或一次侧绕组流过异常电流（如雷电流、谐振电流、电容充电电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次侧系统绝缘造成危害，还会使电流互感器过激而烧毁，甚至危机工作人员的生命安全。

电流互感器保护器是多回路保护器，嵌入式安装在机柜面板上，导轨式安装在机柜内导轨上，保护器本身有复位按钮，有远程复位端子（J1、J2）可以延伸到操作部位，保护输出的同时有继电器的闭合触点输出（K1、K2）可以用于自动化连锁。电源AC:85-260V DC:100-300V，不分极性。

保护原理：

当电流互感器因故障开路时，指示灯亮，可控硅导通（6A）保护电流互感器。

测试方法及原理图：

用调压器将电压调至140-170V，模似互感器开路电压，用灯泡模似互感器负载，可控硅导通，灯泡亮，保护功能作用。继电器（K1、K2）闭合，驱动报警或联动。用复位按钮或J1、J2清除记忆，释放可控硅和继电器。

K1、K2为继电器输出接点，容量为AC:250V/5A DC:110V/2A

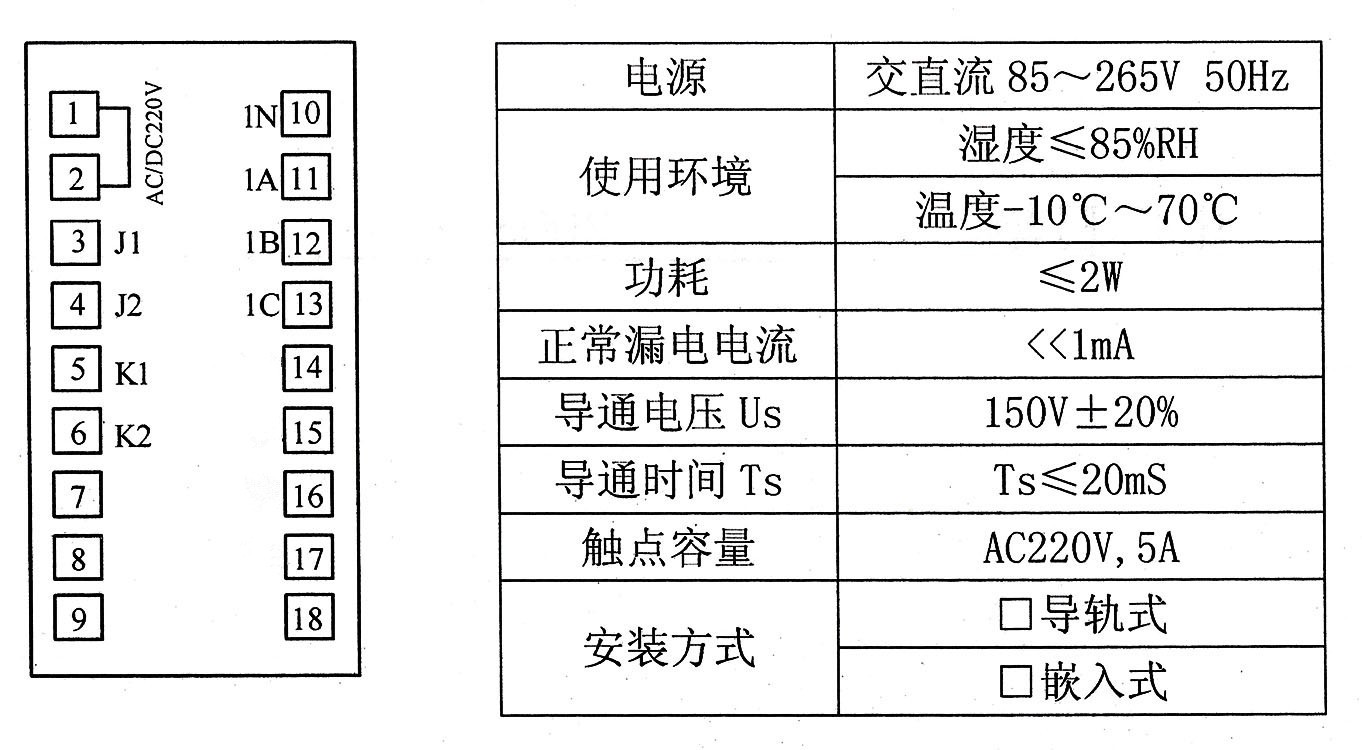

端子标号及连接：                产品技术指标：

请勿将输入端1、2两脚间的电源接错，接入380V电压会使该装置损坏

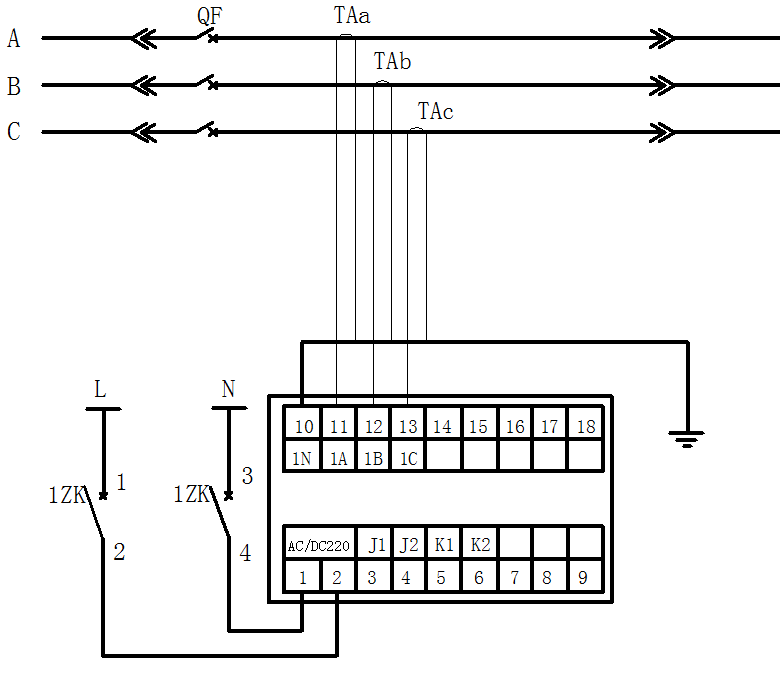

产品接线图：
