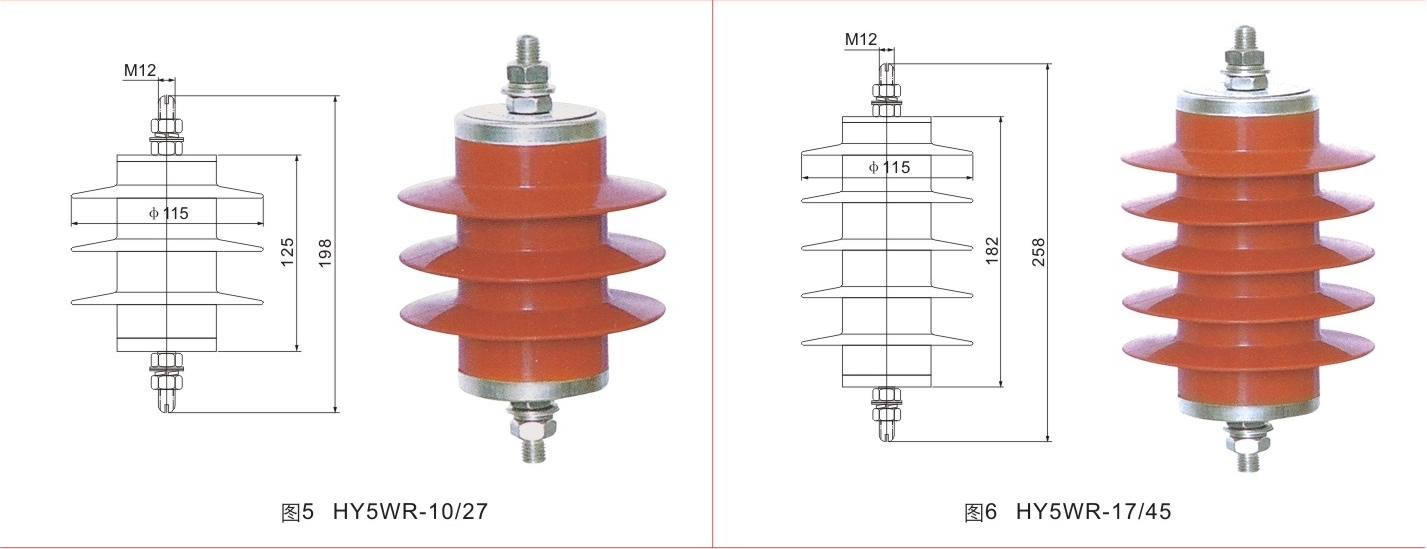

保护电容器组型避雷器

一．概述
     金属氧化锌避雷器是国际上90年代的高科技产品。其采用了非线性伏-安特性十分优异的氧化锌电阻片，故而避雷器的陡波、雷电波、操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。特别是氧化锌电阻片具有良好的陡波响应特性，对陡波电压无迟延，操作残压低，没有放电分散性等优点。从而克服了碳化硅避雷器所固有的因陡波放电迟延而引起的陡波放电电压高、操作波放电分散性大而导致操作波放电电压高等缺点，使得陡波、操作波下的保护裕度大大地提高，而且在绝缘配合方面，能够作到陡波、雷电波、操作波的保护裕度接近一致，从而对电力设备提供最佳的保护，进而提高了保护的可靠性。复合外套金属氧化锌避雷器是国际上90年代的高科技产品。它将金属氧化锌避雷器和有机硅橡胶材料的优异特性聚为一体，成为原瓷套避雷器的更新换代产品。
   产品生产执行的标准为GB11032-2000(eqvIEC60099-4:1991)《交流无间隙金属氧化物避雷器》、JB/8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。
二．产品特点
   1．体积小、重量轻，耐碰撞、运输无碰损；
   2．整体模压成型，无气隙、密封性能好；
   3．憎水性好，耐污能力强，性能稳定，减少运行维护；
   4．特殊结构，防潮防爆，安装灵活，非常适合在开关柜内使用。
三．使用条件
   1．环境温度为-40℃～+40℃；           2．海拔高度不大于2000m；
   3．电源频率为48Hz～62Hz；             4．最大风速不超过35m/s；
   5．地震裂度为7度及以下地区。
四. 型号说明
   Y  H  □ □ □  □－□ / □ □
   |    |   |   |  |   |     |    |   |_________________附加特征：W 防污 G 高原
   |    |   |   |  |   |     |    |_____________________操作冲击电流下的最大残压kV
   |    |   |   |  |   |     |__________________________避雷器额定电压kV
   |    |   |   |  |   |______________________________设计序号
   |    |   |   |  |__________________________________S 配电  Z 电站  D 电机  R 电容器组 X 线路    T 电气化铁路
     |    |   |   |
   |    |   |   |_____________________________________W 无间隙  C 有串联间隙  B并联间隙
   |    |   |________________________________________标称放电电流kA
   |    |___________________________________________Y有机复合外套（HY为老型号）
   |______________________________________________金属氧化物型避雷器
五. 用户需知
   1.避雷器在安装使用前，应存放在清洁、干燥的房间。不得受到腐蚀性气体或液体的腐蚀。
   2.避雷器在投入运行前，应作预防性试验。在投入运行后，也应定期（10kV及以下避雷器4～5年一次，35kV及以上避雷器1～2年一次）做如下试验并参照附表与运行前的数据进行对比：
   a.测量避雷器的绝缘电阻；
   b.测量避雷器直流Ｕ1mA电压；
   c.测量0.75倍直流Ｕ1mA下的泄漏电流（≤50?A）。
六. 订货须知
   1、本厂产品在用户遵守使用规则的条件下，从发货之日起两年内，因产品质量问题本公司无偿更换或修理。
   2、用户若有特殊性要求，可来人、来函、来电，按协议制造供货。

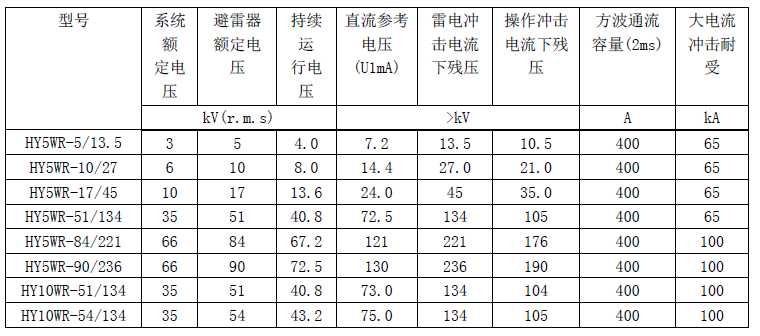

七、技术参数
